fonctionement EGR

L'objectif de la vanne EGR est de réduire les émissions polluantes. Son principe est décrié par certains ingénieurs qui estiment que cela fait plus de bien à la nature qu'à votre moteur ...

Le principe est tout bête puisqu'il s'agit simplement de réinjecter une partie des gaz d'échappement vers la chambre de combustion. La proportion de gaz réinjectés varie de 5 à 40% selon l'utilisation moteur. La conséquence est le refroidissement de la combustion dans les cylindres, ce qui réduit de manière mécanique les Nox.
En effet, selon le régime moteur la vanne dirige plus ou moins de gaz par le biais d'une petite ailette. C'est d'ailleurs cette dernière qui se coince lorsque le système est encrassé par des suies en trop forte quantité (les personnes qui ne montent jamais leur moteur dans les tours et qui se limitent principalement au milieu urbain favorisent ce phénomène). Il suffit généralement de la nettoyer mais de nombreuses concessions ne s'embêtent pas trop en la changeant purement et simplement. Certains automobilistes prennent même l'initiative de la débrancher pour ne plus avoir affaire à elle (attention cependant, cela peut provoquer des anomalies électroniques car le calculateur est conçu pour fonctionner avec.

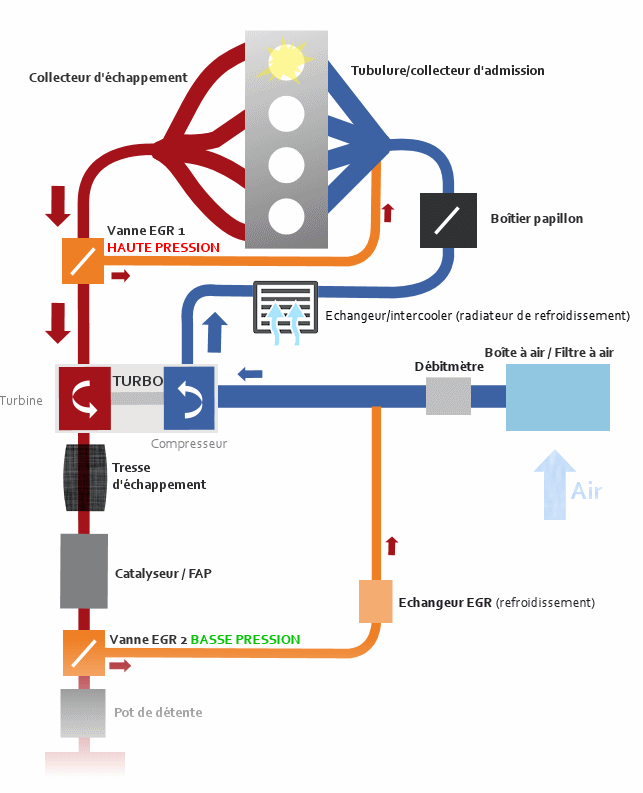

En rouge l'échappement et en bleu l'arrivée d'air. On voit bien ici que la vanne EGR est en première ligne concernant les suies liées aux gaz d'échappement. L'utilisation de produit à mettre dans le carburant ou huile peut aider à éviter la formation de bouchon qui. Car cette vanne a la possibilité de dériver (choix effectué par le calculateur) une partie des gaz vers l'admission d'air. Bien évidemment, il existe beaucoup de montages différents (notamment le circuit basse pression qui n'est pas partout), ne soyez donc pas étonné si il y a une petite différence entre ce que vous observez sur votre auto et ce que vous voyez ici.

Deux types d'EGR

Deux systèmes existent sachant qu'ils ne sont pas forcément présents sur toutes les autos :

  • Haute pression : c'est le plus répandu et le plus simple puisqu'il s'agit d'élaborer un by-pass du collecteur d'échappement à la tubulure d'admission
  • Basse pression : située plus loin sur la ligne d'échappement, cette vanne renvoie alors des gaz refroidis par un échangeur vers la suralimentation (le turbo) au lieu de le faire directement vers l'admission (tubulure).

Quand injecte-elle les gaz ?

C'est principalement au ralenti et à des régimes moteur peu élevés. Quand elle bloque elle reste ouverte en permanence ce qui la fait fonctionner au mauvais moment, c'est à dire qu'il est réinjecté bien trop de gaz dans le moteur ce qui provoque des fumées noires importantes voir un étouffement du moteur (ce qui est logique)

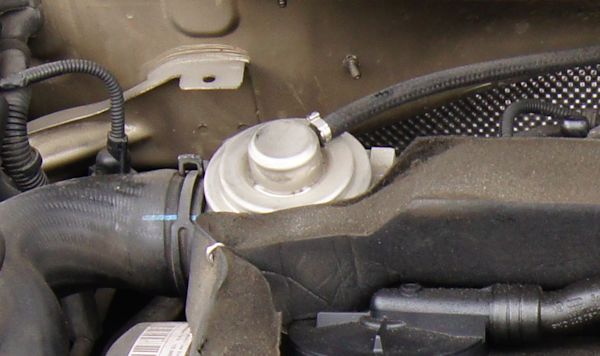

Voici une vanne EGR encrassée :
